品名：SIRIUS-501
中文名：树状的聚丙烯酸酯
英文名：Dendritic Acrylate
CAS No.: -
特征：
它是一种具有树枝状聚合物（超支化）结构的多官能丙烯酸酯。
在UV固化中表现出特有的功能。
（1） 固化速度快 ；（2）不易受氧抑制；
（3）固化收缩小 ；（4）兼具高硬度和柔韧性；
（5）对各类难附着基材表现出极其优异的附着力。
应用：
可作为抗蚀剂材料、硬涂层材料和多官能丙烯酸酯的替代材料。
本品为15kg包装。

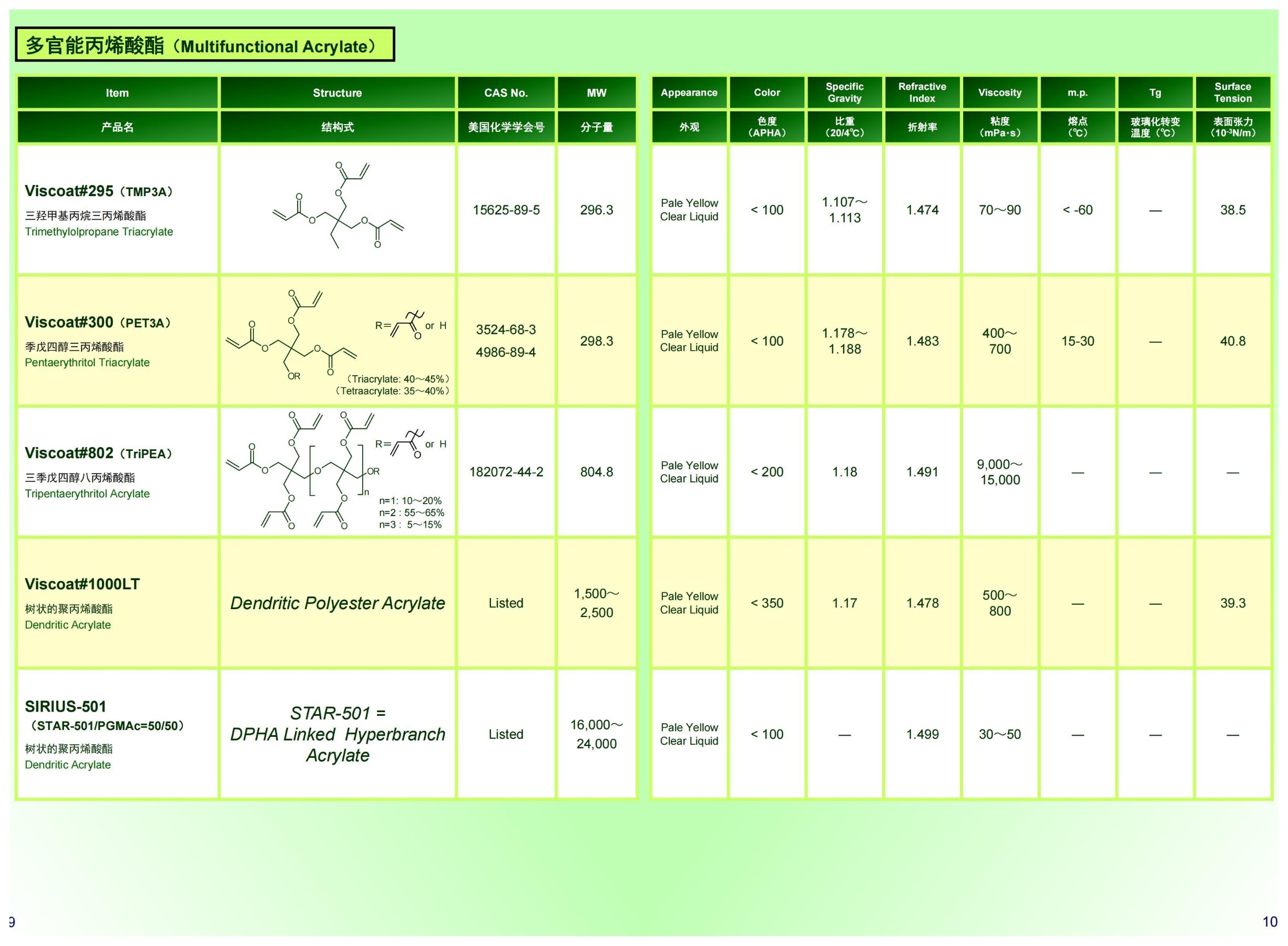

产品数据：
|
产品名称 |
固含量 |
稀释溶剂 |
分子量 |
粘度 |
|
SIRIUS-501 |
50% |
PGAc |
约 20,000 |
40±10mPa·s |
|
SUBARU-501 |
50% |
醋酸乙酯 |
约 20,000 |
10±5mPa·s |
固化物物性比较：
|
产品名称 |
SIRIUS-501 |
DPHA |
|
铅笔硬度 |
3H |
2H |
|
耐刮擦 |
○ |
△ |
|
附着力 |
99/100 |
40/100 |
<<基板 >> PET 薄膜 (Toyobo A4300 188 μm)
<<样品>> SIRIUS-501（100%固含量）或DPHA / Irg184 / MEK = 100/5/105
<<硬度/附着力>>膜厚：5 μm（使用棒涂机，100℃干燥/10分钟），曝光量：1,000 mJ/cm2

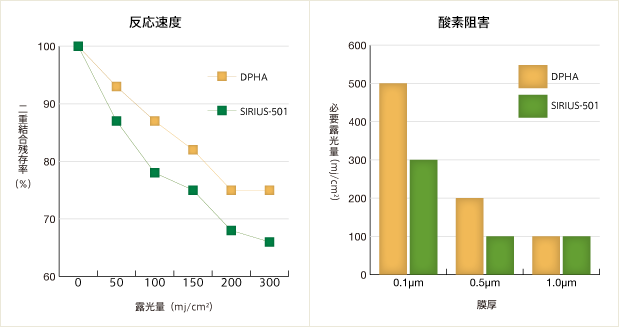

<<反应速度>>膜厚：3μm（使用棒涂机，100℃干燥/10分钟），方法：双键消耗率（IR 810 cm-1）
《阻氧》膜厚：3 μm（使用棒涂机，100℃干燥/10min），方法：tack-free
